一、輥式破碎機的工作原理

以圖5-2所示的雙輥破碎機為例來介紹其工作原理。輥子2支承在固定軸承4上，輥子1支承在活動軸承5上�；顒虞S承5借助彈簧6推向左方的擋塊位置處。兩輥子由電動機帶動相向轉動，物料經給料箱給入兩輥子之間。物料由于受輥子與物料之間摩擦力作用，而被帶入兩個輥子之間的破碎腔內，受擠壓破碎后，自下部排出。兩輥子之間的最小間隙稱為排料門寬度，破碎產品的粒度即由它的大小來決定。

活動軸承5沿水平方向可以移動，當非破碎構進入破碎腔時，輥子受力突增，輥子1和活動軸承5壓迫彈簧6向有移動，使排料N間隙增加，非破碎物排出機外，從而防八破碎機的軸承等機件受到損壞。因此，它是破碎機的保險裝置�；顒虞S承5在彈簧力的作用下，向左方推進至擋塊位置。當排料口寬度需要調節時，可以改變擋塊位置，因而，它也是機器的調節裝置。

單輥破碎機是在輥子與裝在輥子對面的絞接襯板之間進行破碎工作的。襯板可以是光面的、帶溝槽的或是帶齒的．而輥子表面必須是帶齒的。由于襯板是絞接的，其角度位置可以調整，從而可改變襯板與輥子之間的距離。襯板由彈簧支承。當非破碎物進入破碎腔時，襯板向后退讓，排出非破碎物，因而也起破碎機的保險裝置作用。

二、輥式破碎機的構造

(1)單輥破碎機的構造

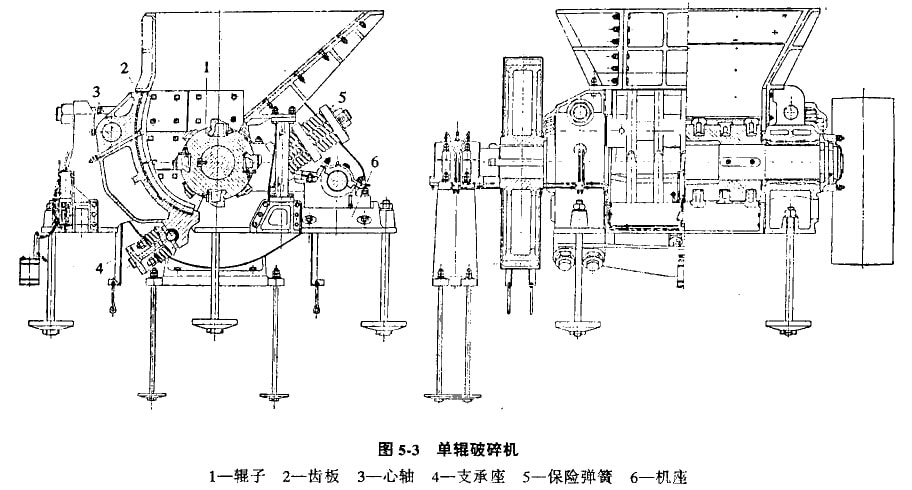

單輥破碎機又稱顎輥破碎機，構造如圖5—3所示。單輥破碎機是由一個轉動的輥子1和一塊齒板2組成。破碎機的輥子1表面鑲有許多牙齒，以增加嚙入料塊的尺寸，牙齒磨損后，可以拆下更換新的。與輥子構成破碎腔的齒板2和頤式破碎機的動顎相似，其上端懸掛在心軸3上，下端支承在和保險彈簧5相聯接的支承座4上。當?shù)羧敕瞧扑槲飼r，齒板擠壓支承座，支承座再通過螺桿、螺帽和壓板繼續壓縮彈簧而增大排料門，使非破碎物排出去。非破碎物排出后，借助彈簧的作用，使徘料n又恢復到原來的大小。輥子軸的兩端支承在裝于機座6兩側壁內的滑動軸承上，電機通過三角皮帶和一對齒輪帶動輥子轉動。破碎機的傳動拍軸承和傳動齒輪采用稀油潤滑，輥子鈾和心鈾軸承采用半自動干泊集中潤滑。

單輥破碎機的優點，在于較小直徑的輥子能處理較大塊的物料，并有較大粉碎度，產品粒度也比較均勻。這是大型雙輥破碎機所不能做到的。

單輥破碎機宜用來破碎中硬或松軟的物料，例如石灰石，硬質憨土及煤塊等。當物料比較黏濕時，它的破碎效果比使用領式破碎機和圓錐破碎機都好，特別是對于破碎片狀部土物料，與顎式破碎機或圓錐破碎機相比．在性能與機體緊湊方面均有優越之處。

(2)雙輥破碎機的構造

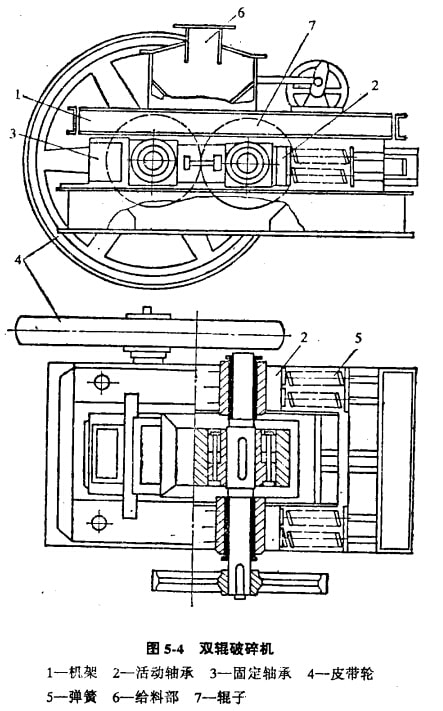

常用的一種輥子破碎機是雙輥破碎機，它的構造如圖5-4所示。它由機架、一對輥子、三角度帶傳動裝置和彈簧保險裝謹?shù)戎�要部件組成。兩臺電機通過皮帶輪4傳動，帶動兩輥子7相向轉動。一個輥子的油文求在與機架固定在一起的固定軸承3上，另一個輥子的軸支承在活動軸承2上。活動軸承2可以沿機架尋軌水平移動，使兩輥子間的排料口寬度在必要時可以增大，將非破碎物排出機外。

活動軸承2借助彈簧5的壓力推向左方，在正常破碎狀態下．彈簧力足以克服破碎物料所需要的破碎力。機架與活動軸承之間安放厚度不同的墊片，改變墊片的數目就可以調節兩輥子間的排料口寬度。每個彈簧的另一端，支承在活動鈾承座上，而活動軸承應又通過專用螺母與卡在機架上的螺柱聯接，扭轉螺柱，可以使與活動軸承座固定在一起的專用螺母前進或后退，可以調節彈簧力的大小，以適應各種物料性質的要求。

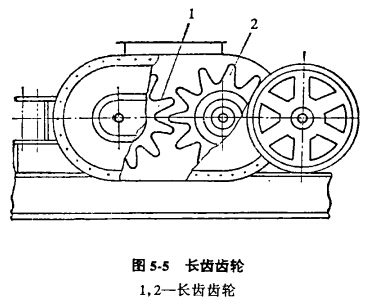

圖5-4所示雙輥破碎機的每個輥子都由單獨的電機帶動。也有使用一臺電機通過皮帶傳動帶動固定輥子，固定輥子袖的另一端裝有齒輪，通過齒輪帶動活動輥子。由于物料性質的變化使活動輥子左右移動，所以齒輪齒高必須增加，以防嚙合脫離。雙輥破碎機采用的長齒齒輪傳動如圖5-5所示。它的特點是允許運轉中改變中心距而不破壞嚙合特性。

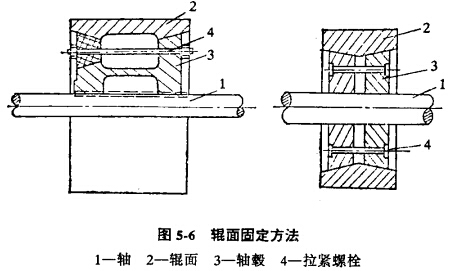

輥式破碎機的輥子由輥面、軸毅、錐形孤鐵、主軸等主要部件組成。軸鼓心部用镕與主軸連接，外表面呈錐形，與輥面的錢孔配合。利用三塊錐面弧鐵、螺桿、螺帽等零件，使輥面與軸教緊緊地結合在一起。輥面用高錳鋼，鎳硬白口鑄鐵、高銀白口鑄鐵等材料制造。圖5-6是一種輥面與軸毅固定方法的示意圖。

雙輥破碎機的輥面可以是光面的，也可以是帶齒的。光面的適用于破碎堅硬的、磨蝕性強的物料。這種輻面的蹭損低。帶齒的輥面可以放物料性質設計出各種齒形和牙齒的布置方式，破碎的效果較好，但易十磨損，破碎磨蝕性強的物料不適用。

(3)四輥破碎機的構造

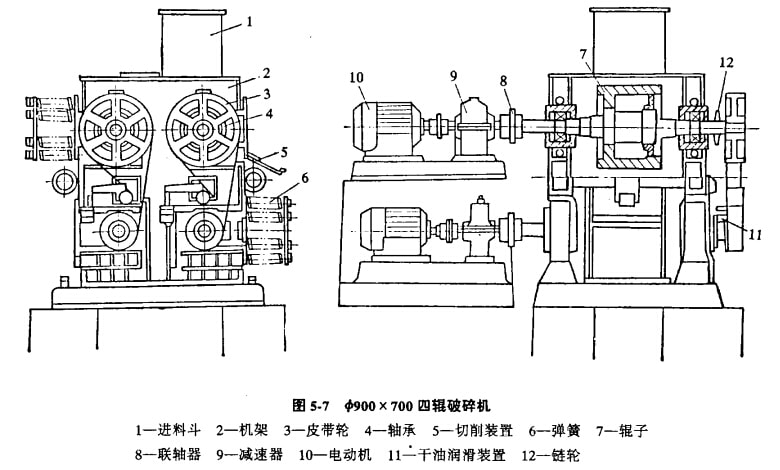

四輥破碎機實質上是由兩臺規格相同的雙輥破碎機里疊組成的。圖5-7是φ900x700四輥破碎機結構。從輥子7的構造和彈簧保險裝置6上看，它與對輥機沒有什么區別。但是，它的輥子軸是支承在自動調心滑動軸承4上；它的傳動裝置是由兩臺電機10、兩臺減速機9、兩套皮帶輪3傳動組成的。

電機10通過減速器9和聯軸器8帶動輥子轉動，其中一臺電機帶動右上方的輥子，另一臺電機帶動左廠方的輥子。而每個輥子主軸的另一端裝有皮帶輪。有上輥子的皮帶輪帶動右下輥子的皮帶輪，使有廠輥子轉動；左下輥子的皮帶輪，帶動左上輥子的皮帶輪，使左—l：輥子轉動。由于活動軸承運動的方向垂直于皮帶傳動的方向，活動軸承移動時皮帶的張力變化不大。物料經過上、下兩套輥子破碎后，自下方排出機外。

四輥破碎機本身帶有兩套車削輥皮的切削裝置5。當輥面磨損出現溝槽、凹坑后，不必拆卸輥皮就可直接利用切削裝置對輥子進行修整，以保證輥皮表面光整，減少許多停車時間，提高了設備運轉率。

車削輥皮時，將輥子的防護罩取下，將切削裝置安裝在走刀架上，再將皮帶及張緊輪取下，把鏈子掛到鏈輪12上，并將上主動輥電機變?yōu)榈退傩�轉，停止下主動輥電機。利用上主動輥電機傳動，先車削成對角線的兩個主動輥皮，然后將切削裝置再重新裝在定刀架的另一面，將電機反轉，再車削成對角線位置的兩個被動輥輥皮。
