根據(jù)質(zhì)點間化學鍵性質(zhì)可將礦物晶體大體歸屬如下四類：

(1)原子鍵或共價鍵是由兩個原子共同提供一定數(shù)量的電子形成的電子對，并賴以維持兩個原子的結(jié)合，這種電子對同時受到兩個原子核的作用而不能任念運轉(zhuǎn)，故原子鍵的結(jié)合力最強，而且具有方向性及飽和性。因此，原子鍵型的礦物硬度大，物理性質(zhì)隱定，最難磨碎，以剪切力為主的磨剝作用效果最差，只有強烈沖擊才容易打斷牢固的原子鍵。金剛石是典型的原子鍵礦物，但自然界此類型的礦物不多。

(2)離子鍵是由一個或幾個電子從一個原子轉(zhuǎn)移另一個原子上形成的，并由此使中性原子成為兩個電荷相反的離子。這些電子云為球形對稱的離子，其電場在各個方面均相同。離子鍵的特點是無方向性，也無飽和性，致使質(zhì)量呈緊密堆積、且結(jié)合比較牢固，鍵力僅次于原子鍵。但當質(zhì)點沿某些面作滑動以后會造成陽離子的鄰近點不再是陰離子而是其他陽離子，從而互相排斥，致使晶格內(nèi)質(zhì)點間在能量上最適宜的配位數(shù)受到破壞，晶格斷裂。因此，離子晶體在受力時表現(xiàn)出脆性。由于自然界大部分為離子鍵型礦物，故多數(shù)礦物在宏觀力學性質(zhì)方面表現(xiàn)硬而脆，磨碎礦石時應(yīng)引起注意。

(3)分子鍵為范德華氏力，由于鋌力弱，故礦物晶體的硬度低，磨碎時容易被粉碎。此類礦物在自然界不多，常見的主要有自然硫（S)、雄黃（AsS)、方銻礦（Sb₂0₃)以及少數(shù)層構(gòu)造礦物等。此類礦物容易被粉碎。

(4)金子鍵是金屬晶體特存的化學鍵，質(zhì)點間靠自由電子聯(lián)系，鍵力不具方向性，強度次于共價鍵及離子鍵。金屬型晶體具有塑性，且延展性好。具有金屬鍵型的礦物晶體也不多，只有金、銀、鉑、鉍、銅等元素以自然金屬礦物存在。此類礦物受破碎力作用時難于粉碎而容易打扁成薄片不易形成細粒。

需指出的是，由于實際礦物晶體結(jié)構(gòu)的復(fù)雜性，一種礦物晶體往往不只是一種鍵力結(jié)合，且存在許多過渡鍵型。 此外，礦石一般又是多種礦物的聚合體，致使結(jié)合鍵力更為復(fù)雜。就一般而言，同種礦物晶體內(nèi)的聚合力往往比不同礦物晶體之間的結(jié)合力強；在同種礦物晶體的聚合體中，晶格內(nèi)的結(jié)合力最強，晶面上的結(jié)合力弱。據(jù)美國國家礦業(yè)局的測定，晶面上的結(jié)合力只冇晶體內(nèi)結(jié)合力的75%。由上可見，整個礦石的力學性質(zhì)是極不均勻的，如果再考慮到礦物晶體形成過程中其他離子的混入、離子錯位及空位等結(jié)晶缺陷，實際礦石的力學性質(zhì)就變得更不均勻更為復(fù)雜。

由于礦石力學性質(zhì)的不均勻性及復(fù)雜性，按化學鍵的性質(zhì)雖然可以說明晶體礦物的力學性質(zhì)，但難以綜合礦石性質(zhì)對磨礦過程的髟響。然而按結(jié)晶化學的五種分類法，則能大概說明各類礦物的力學性質(zhì)對磨碎的影響。這五種分類法為：

(1)自然元素類礦物。此類礦物中的自然金屬礦物，離子結(jié)合力為金屬鍵，硬度不大但延展性好，無解理，礦物的密度很大。如自然銅硬度2.5~3 (莫氏硬度，以下同），密度8.5~ 8.9g/cm³，自然金硬度2.5~3，密度15.6~18.3g/cm³；自然銀硬度2.5~3，密度10.3~10.6g/cm³；自然鉍硬度2~2.5，密 度9.7~9.83g/cm³；自然鉑硬度4~4.5，密度14~19g/cm³。 自然金屬在自然界雖不多，但經(jīng)濟意義大。如前所述，此類礦物在磨礦中容易被打成薄片不易粉碎成細粒，它們常常沉積于磨機 及分級機底層，于是在磨礦分級循環(huán)中反復(fù)受到磨碎作用，不利對金的氰化回收，且對貴金屬的金屬平衡工作帶來很大困難。可見，當?shù)V石中含自然金屬較多時，最好在磨礦分級循環(huán)中加入選別作業(yè)及早進行回收。

自然元素類的非金屬礦物，以分子鍵結(jié)合的琉磺及石墨的硬度很低，而以共價鍵結(jié)合的金剮石則硬度最高。

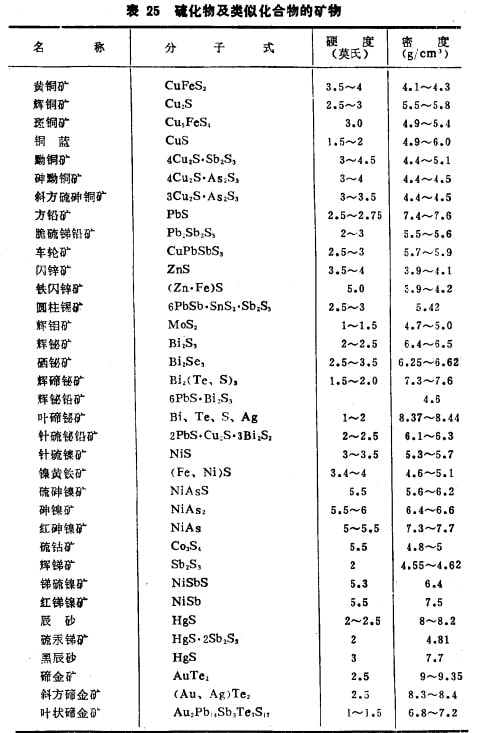

(2)硫化物及其類似化合物類礦物。此類礦物多為極性 共價鍵或混合鍵聯(lián)結(jié)，這是工業(yè)上有很大實際意義的一大類礦物，共有350多種，常見的主要是Cu、Pb、Zn、Hg、 Ni、Co、 Mo、Cd、Bi等金屬與S、Se、Te、As形成化合物。此類礦物的硬度一般不高，大都欠2?4之間，少數(shù)為5?6，仍密度較大，多數(shù)在4以上。常見的硫化物及類似化合物如表25所列。此類礦物由于硬度低、密度大、在磨碎時常常優(yōu)先被粉碎。這正是選礦廠所得精礦的平均粒度一般均比尾礦細的基本原因。

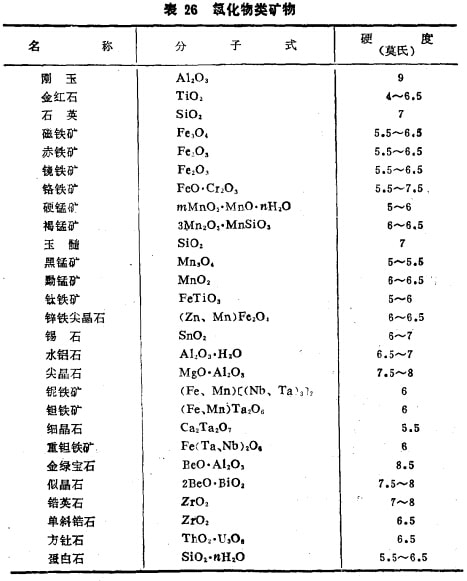

(3)氧化物類礦物。這也是自然界存在較多的一類礦物， 主要為離子鍵（二價金屬氧化物)，但隨著金屬離子價態(tài)的升髙也有向共價鍵過渡的特點（三價或四價金屬氧化物)。表26列出一些常見的氧化物類礦物。此類礦物的硬度一般較大，莫氏硬度在5,5以上，物理化學性質(zhì)穩(wěn)定。

在氧化物中也有少數(shù)為分子鍵，硬度很低，如銻華(Sb₂O₃)，硬度2.5~3,密度5.57g/cm³；鉍華(Bi2O₃)，硬度1~2，密度 6.4~5g/cm³；鉬華（MoO₃)，硬度1 ~2,密度4.5g/cm³； 砷華(As₂O₃)，硬度 1.5，密度3.7g/cm³等。

就一般而言，氧化物類礦物較硬比較難磨，但常見的金屬氧化物如錫石、磁鐵礦、金紅石、鈮鉭鐵礦等，雖然硬度稍低于石英，但因脆性比石英大（石英韌性大)，因此這些礦物均比礦石中的主要脈石成分--石英容易磨碎得多，充分注意這點是有意義的。

(4)鹵化物類礦物。此類礦物為F、Br、I的化合物，其中以鈉、鉀、鎂的氣化物較多，如碘銀礦（Agl)，硬度3~4; 角銀礦（AgCl)硬度1~1.5；光鹵石（KMgCl₃·6HO₂)、硬 度1；螢石（CaF₂)；鉀鹽（KC₁)，硬度2；巖鹽（NaC₁），硬度2.5；冰晶石(Na3AlF6)，硬度2.95~3；甘汞(HgCl)等。此類礦物雖以離子鍵為主，但陽離子電價低，配合數(shù)低，故硬度不大，比重也小，而且有許多礦物易溶于水。

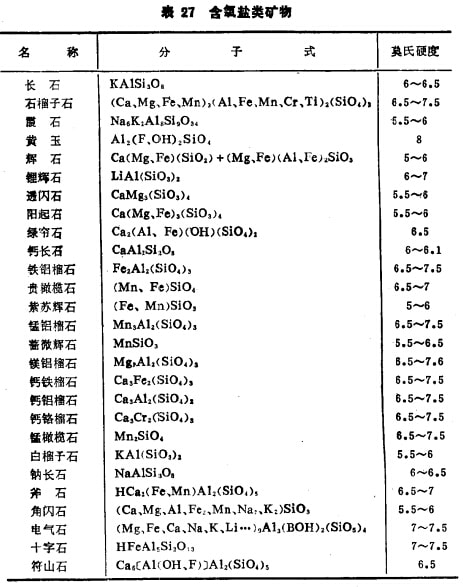

(5)含氧鹽類礦物。這是一類數(shù)量眾多的礦物，約占已知礦物數(shù)量的三分之二，其中包括硅酸鹽、碳酸鹽、琉酸鹽、磷酸鹽、鎢酸鹽等若干個亞類。此類礦物的陰離子對外部陽離子是離子鍵結(jié)合，但陰離子內(nèi)部（即"根"）卻是共價鍵結(jié)合。值得注意的是硅酸鹽礦物，一是數(shù)量大，約占已知礦物的三分之一，按重量計則占地殼重量的75%; 二是它們?yōu)橹饕�造巖曠物，是選礦的主要脈石成分，也是磨碎的主要對象；三是基本構(gòu)造單位為硅氧四面體【SiO4】， Si⁺⁴與四個頂角氧形成共價結(jié)合，故硬度很大，難磨碎。表27中列出常見的主要硅酸鹽類曠物。

由上可見，在處理金屬礦時，如釆脈石主要是硬度大的硅酸鹽礦物，則應(yīng)該考慮到磨礦的能耗及材料消耗問題。

總之，通過以上分析可以沿出如下結(jié)論：

（1)自然界礦物的結(jié)構(gòu)具有多樣性，由于力學性質(zhì)不盡相經(jīng)受破碎力作用所表現(xiàn)的抵抗能力及自身的粉碎行為亦不相同，所以只有當破碎力適應(yīng)于礦物及礦石性質(zhì)時才能得到較好的破碎效果。也就是說，如果不考慮破碎對象的力學性質(zhì)，千篇一律地以不變應(yīng)萬變的破碎方法是不會得到好的破碎效果的，因為這種破碎作用缺乏針對性。

（2)盡管礦物種類繁多，性質(zhì)各異，但從破碎角度考慮仍可淸楚地看到可以加以利用的力學性質(zhì)差異：例如需要回收的金屬礦物，或者像自然金屬那樣硬度低宿延展性及密度大，或者像金屬硫化物那樣性脆易碎、硬度低、密度大，或者像有些金屬氧化物那樣雖然硬但性脆，它們均比主要的脈石礦物石英易磨碎，或者說選礦中要拋棄的脈石常常是硬度大而難磨碎的硅酸鹽礦物。由于需要回收的和需要拋棄的礦物在力學性質(zhì)上有較明顯的差別，因此，充分利用這種差異乃是提高礦石粉碎效率的有效途徑之一。

（3)組成礦石的礦物由于具有不同的力學性質(zhì)，磨碎時必然表現(xiàn)出不同的磨碎行為，可見，當有用礦物和脈石礦物在力學性質(zhì)以及磨碎行為方面差異較大時，采取適應(yīng)礦石性質(zhì)的磨碎措施將可得到好的磨碎效果。由于有用礦物與脈石礦物力學性質(zhì)差 異較大是金屬礦石磨礦中十分常見的現(xiàn)象，所以，研究這種現(xiàn)象無論在技術(shù)上或經(jīng)濟上均具有重大意義。
